PV-Flachdach-Montagesystem

Genauere Beschreibung zu dieser Variante:

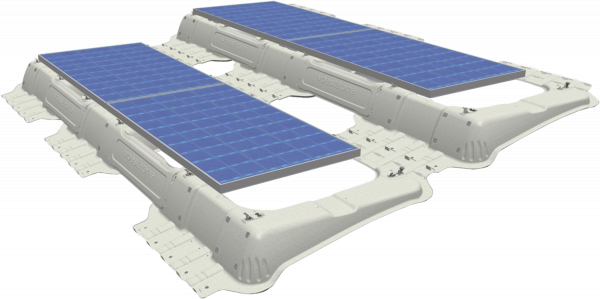

Schnelles werkzeugfreies Montagesystem für vorwiegend Südausrichtung zu kalkulierendes Verhältnis: PV-Modul - Blechpfanne 2:3 2 PV-Module benötigen 3 Blechpfannen Flachdach-Montagesystem aus korrosionsgeschütztem Alu-Zink beschichtetem Stahlblech und Hebelklemmen aus Edelstahl Geeignet für alle gängigen Flachdächer mit druckfestem Untergrund sowie keinen dauerhaft stehenden Wasserflächen Montagesystem bestehend aus: 1 Hauptblech (1.170 x 1.620 x 231 mm) 1 Windleitblech (897 x 296 x 70 mm) 4 Hebelklemmen pro PV-Modul inkl. Vormontierter Bautenschutzmatte 6mm und Alukaschierung geeignet bis zu einer maximalen Dachneigung von 5° zulässige Untergründe: Bitumen, Kunststofffolie, Kies (Blech und andere nach Einzelprüfung) Aufständerungswinkel: 10° Dachrandabstand min.: 0,5m Windzone: 1 bis 3 Schneelast bis: 5,4 kN/m² Gebäudehöhe max.: 25m Flächenlast: 4,47 kg/m² Modulausrichtung: horizontal Verschattungswinkel: wählbar 16° oder 18° Keine Attika erforderlich Keine Dachdurchdringung ohne PV-Module und Beschwerung Anforderungen an das PV-Modul: Rahmenabmessungen: min. 1.638 x 982 mm max. 1.675 x 1.000 mm Höhe: 30 bis 51 mm Horizontaler Flansch an der Unterkante des Moduls Flanschdicke 1,4mm bis 2mm Freie Flanschlänge min. 16mm Abstand zwischen Flanschenden min. 911mm und max. 940mm Rastermaß in der Reihe: PV-Module +10mm (max. 1.685 mm) Zur Ermittlung der Reihenlänge 400mm für Endbereiche zurechnen Rastermaß Reihe zu Reihe: 1.590 mm bei 16° Verschattungswinkel 1.519 mm bei 18° Verschattungswinkel Rennergy Art. Nr. PVBSFBMB
